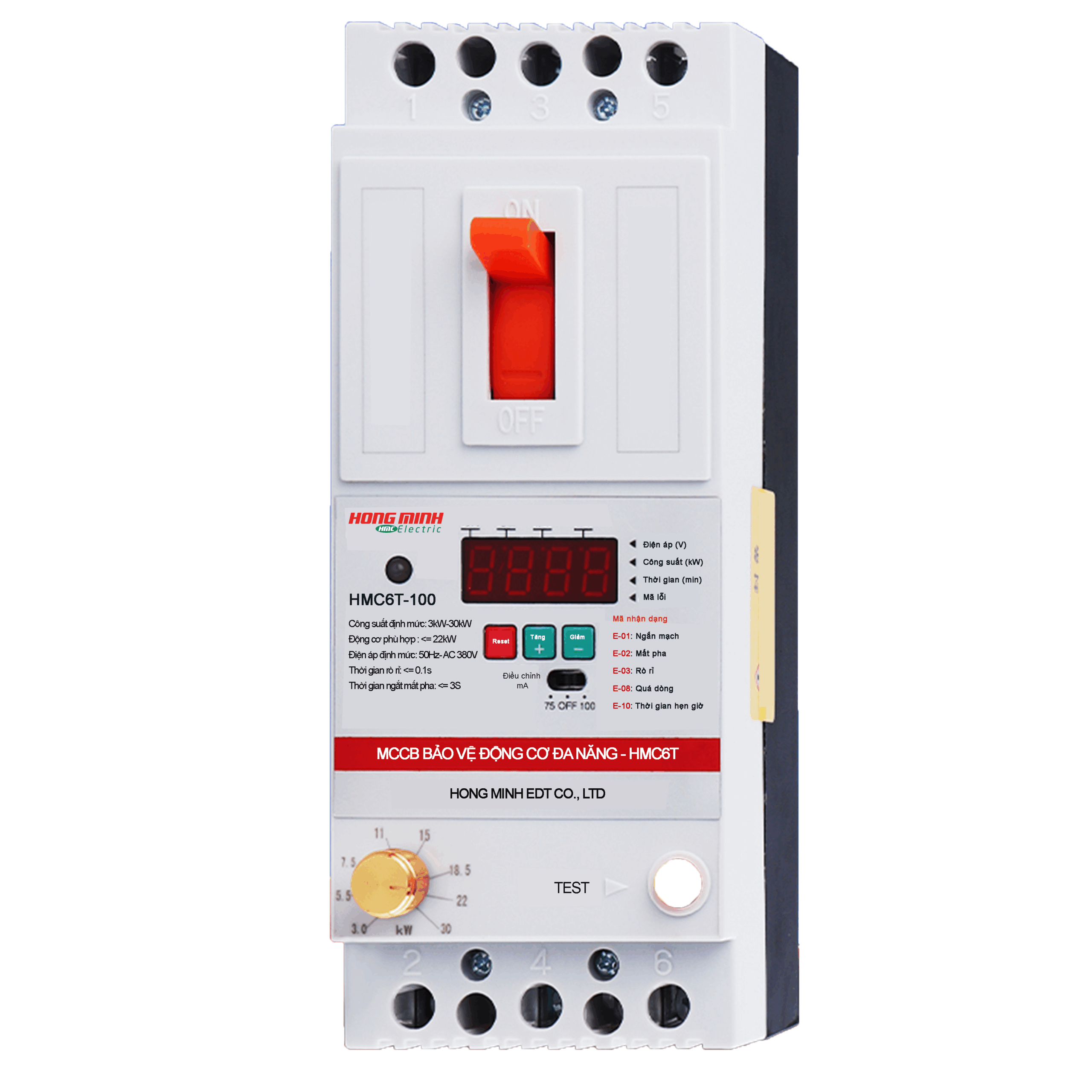

Bộ bảo vệ pha đa năng HMC6T

Thông số kỹ thuật
– Điện áp định mức: AC 380V
– Dòng điện dư: có thể điều chỉnh 75mA hoặc 100mA
– Thời gian ngắt ngắn mạch mất pha: <= 0.3S
– Thời gian ngắt rò rỉ: <= 0.1S
– Chất liệu vỏ: Nhựa cao cấp chịu nhiệt và chống cháy.

Hướng dẫn sử dụng

Cài đặt công suất kW
Sau khi đóng cần gạt công tắc và cấp điện, xoay “núm cài đặt công suất” kW để cài đặt công suất ở mức phù hợp với tải của động cơ. Khi xoay “núm cài đặt công suất”, màn hình sẽ tự động hiển thị công suất đã cài đặt ; công suất sẽ tự động được cài đặt sau 5 giây khi dừng quay, sau đó tự động trở về màn hình bình thường (hiển thị điện áp làm việc, công suất làm việc hoặc thời gian còn lại của cài đặt).
Cài đặt thời gian hẹn giờ
Sau khi đóng công tắc và bật nguồn, nhấn và giữ “phím cài đặt hẹn giờ” trong 5 giây, màn hình sẽ nhấp nháy. Tại thời điểm này, nhấn phím “+” hoặc “-” để sửa đổi chữ số nhấp nháy, hai chữ số ngoài cùng bên trái của màn hình hiển thị cho giờ và hai chữ số bên phải hiển thị cho phút.
Ví dụ: Nếu được đặt thành 1030, có nghĩa là 10 giờ 30 phút; Nếu thời gian đặt hiển thị là “0000” có nghĩa cài đặt chức năng hẹn giờ đã bị tắt;
Nếu không phải hiển thị là “0000”, có nghĩa là bắt đầu tính giờ, chỉ báo thời gian nhấp nháy, màn hình hiển thị thời gian còn lại và nó sẽ tự động ngắt khi hết thời gian.

Khắc phục sự cố
Trong điều kiện bình thường (Nếu màn hình hiển thị không nhấp nháy), nhấn nhanh phím màu đỏ”Thiết lập” trong 1 giây để truy vấn “Thời gian hẹn giờ” và “Công suất” đang được cài đặt; nhấn phím “+” hoặc “-” để truy vấn nguyên nhân của lỗi lần trước và màn hình hiển thị một trong các mã từ 1-5 trên màn hình:
Ngắn mạch E-01; Mất pha E-02; Rò rỉ E-04; Quá dòng E-08; Thời gian hẹn giờ đến E-10;
Các lưu ý khi xuất hiện mã lỗi:
– Mã lỗi E-02 (Mất pha): Kiểm tra một trong 3 dây pha (dây nóng) hoặc lỗi nhầm giữa 3 dây pha A-B-C hoặc L1-L2-L3.
– Mã lỗi E-04 (Rò rỉ): Kiểm tra phụ tải có sử dụng chung động cơ với các phụ tải khác hay không? Chỉ được phép sử dụng một bộ bảo vệ cho duy nhất một động cơ/máy bơm; Trường hợp khác có thể do đấu dây chưa đúng giữa 3 dây pha (dây nóng)
– Mã lỗi E-08 (Quá tải): Kiểm tra cài đặt núm xoay ở mức phù hợp với phụ tải là động cơ hay chưa?
Ví dụ: Động cơ có công suất 10Hp (ngựa) ~P=7.5kW, xoay núm cài đặt mức 8kW-9kW (mức lớn hơn công suất thực tế của động cơ khoảng 1kW)

Các lưu ý khi lắp đặt và sử dụng bộ điều khiển:
– Dòng hoạt động bảo vệ chống rò rỉ tích hợp tự động thông minh, 75mA-OFF-100mA, chỉ số này chỉ bảo vệ động cơ và máy bơm nước, không bảo vệ cơ thể con người.
– Bộ bảo vệ động cơ được cài đặt núm xoay để điều chỉnh Công suất (kW), không phải điều chỉnh Ampe (A) như các sản phẩm thương hiệu trôi nổi khác trên thị trường.
– Lưu ý: Bộ điều khiển ba pha phù hợp để bảo vệ MỘT-MỘT cho động cơ và máy bơm nước (Có nghĩa là một bộ CB bảo vệ pha chỉ sử dụng cho một động cơ hoặc máy bơm, không sử dụng thêm các phụ tải khác )
